AER CUBELLO Acoustic-Gitarren-Amp

4
inputs
mains & master
3. Bedienelemente und Anschlüsse
1 2 3 35 6 7 8 10 11 12 13 1494 2

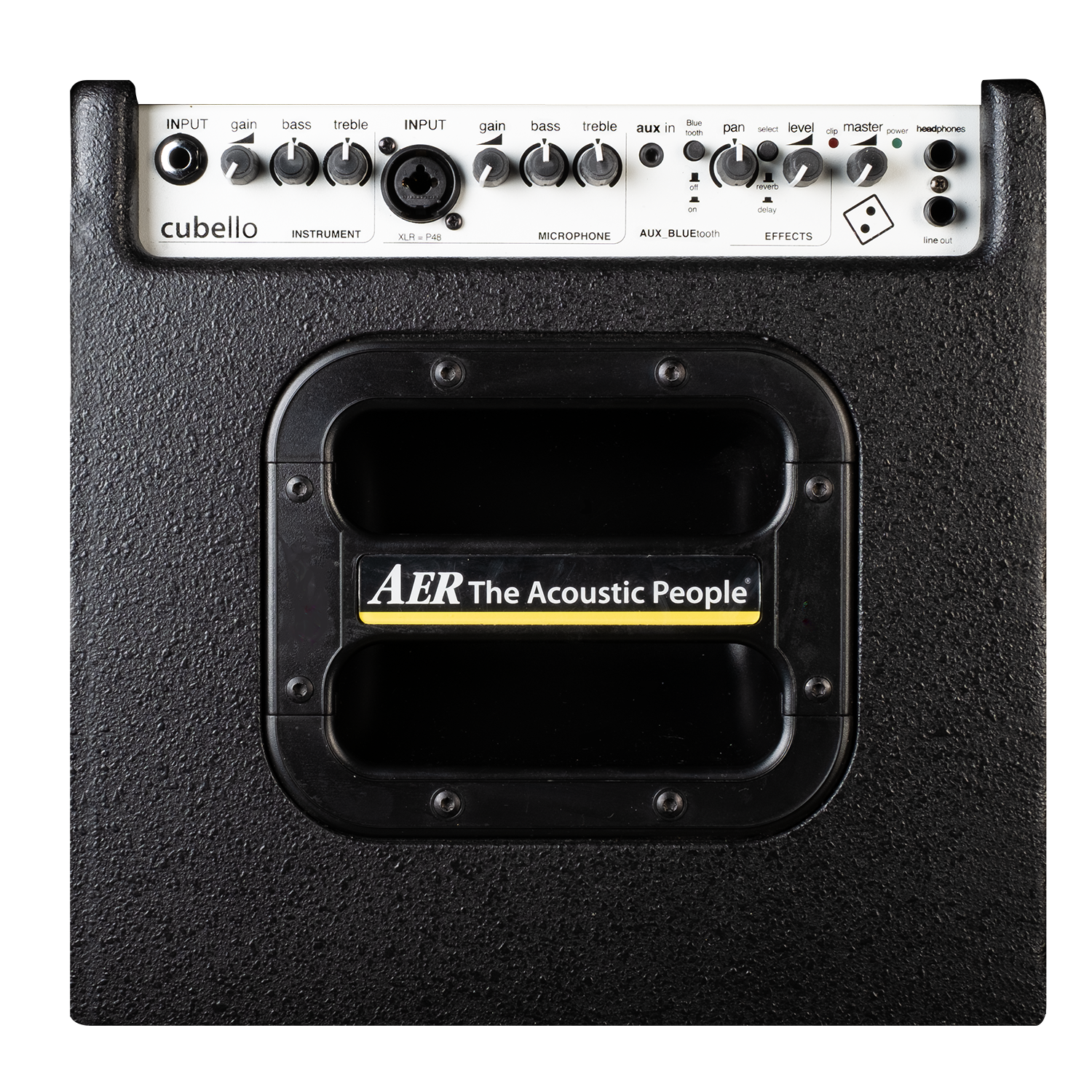

3.1 Frontseite
1) INPUT Instrumenten- oder Line-Eingang für ¼“ (6,35 mm) Mono-Klinkenstecker
2) gain Eingangspegel-Regler
3) bass Basspegel-Regler
4) treble Höhenpegel-Regler
5) INPUT Mikrofoneingang, Kombibuchse für XLR oder Klinke ¼“ (6,35 mm)
mit folgenden Anschlussmöglichkeiten:
• XLR-Stecker: Mikrofon, symmetrisch, mit 48-V-Phantomspeisung
• Stereo-Klinkenstecker: Mikrofon, symmetrisch, ohne Phantomspeisung
• Mono-Klinkenstecker: Mikrofon, unsymmetrisch, ohne Phantomspeisung
6) aux in 3,5mm (Stereo) Klinkenbuchse, Zusatzeingang für allgemeine Quellen mit
Line-Pegel, z. B. für CD-Spieler
7) bluetooth Aktivierungsschalter drahtloses Audio = aus = an
8) pan Effektverteilungs-Regler
9) select Effektauswahlschalter = Reverb
= Delay
10) level Pegel-Regler interner Effekt
11) clip Übersteuerungsanzeige
12) master Gesamtpegel-Regler
13) power Ein/Aus Betriebsanzeige
14) headphones Kopfhörerausgang Buchse 1/4“ (6,35mm) Stereo-Klinke
Der Lautsprecher des Verstärkers wird bei Verwendung dieser Buchse abgeschaltet
15) line out Vorverstärkerausgang, hinter master, mit Klangregelung und Effekten
Buchse 1/4“ (6,35 mm) Mono-Klinke
3.2 Rückseite
INPUT INPUT
AUX_BLUEtooth EFFECTS
clip power
XLR = P48 , select , Bluetooth, delay, reverb, bassgain treble panaux in level headphones, line out, master
